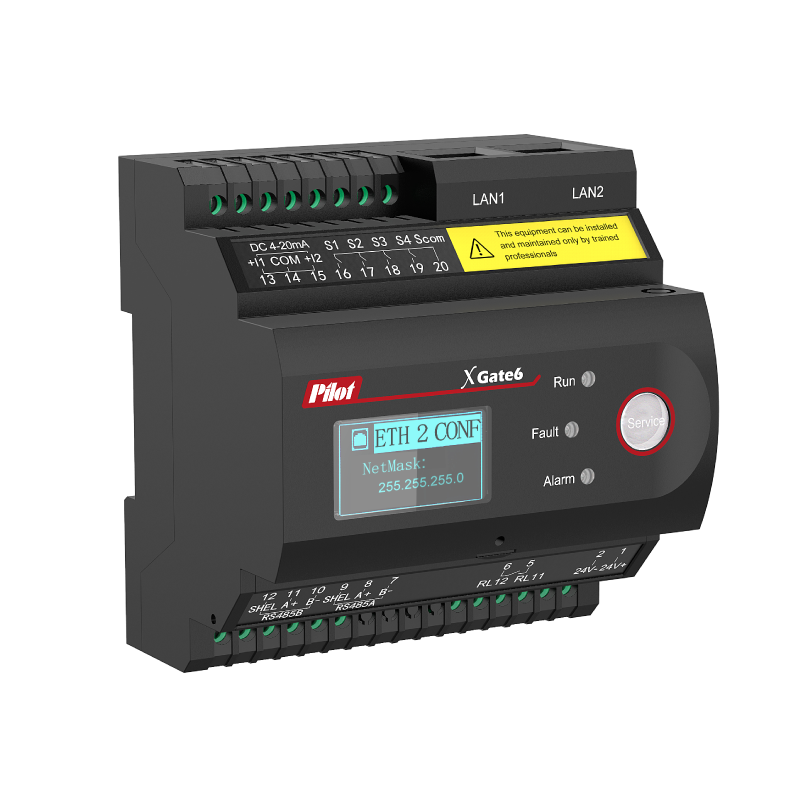

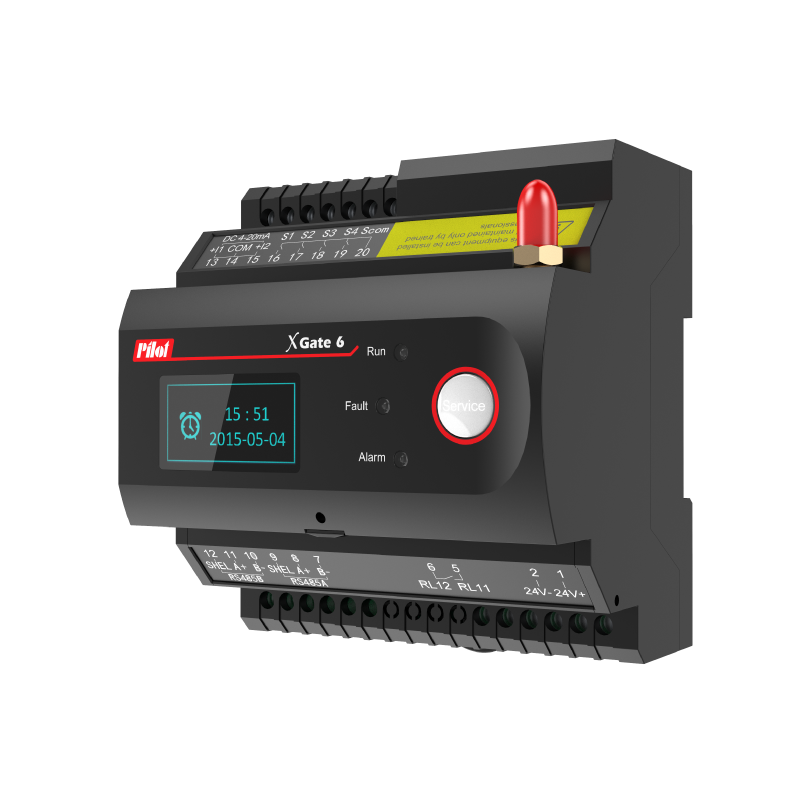

2 ईथरनेट पोर्ट के साथ डिन रेल-माउंटेड IoT स्मार्ट गेटवे XGate6
मुख्य दस्तावेज़
संगत सॉफ़्टवेयर
स्मार्ट पीआईईएमएस सिस्टम
- XGate6 एक गेटवे के रूप में कार्य करता है, जो एज कंट्रोल सॉफ्टवेयर या क्लाउड एप्लिकेशन के साथ वायर्ड और वायरलेस स्मार्ट IoT उपकरणों के कनेक्शन की सुविधा प्रदान करता है। यह बिजली मीटर और सुरक्षा उपकरणों सहित बाजार में उपलब्ध विभिन्न मॉडबस आरएस485 और मॉडबस टीसीपी उपकरणों के साथ संगत है।
- स्वचालित प्रबंधन और रखरखाव प्राप्त करने के लिए विभिन्न स्मार्ट उपकरणों से डेटा एकत्र करने और विश्लेषण करने के लिए XGate6 स्मार्ट गेटवे का व्यापक रूप से उपयोग किया जाता है। यह उपकरण के प्रत्येक टुकड़े की वास्तविक समय परिचालन स्थिति की निगरानी करता है और किसी भी उपयोग-संबंधित मुद्दों पर अलर्ट करता है, जिससे श्रम, सामग्री और रखरखाव खर्च में काफी कमी आती है।
XGate6 नीचे दिए गए मुख्य कार्य प्रदान करता है:
1.डेटा संग्रह फ़ंक्शन:.Modbus_RTU, Modbus_TCP डिवाइस का समर्थन करें
अधिकतम. 40,000 डेटा पॉइंट, प्रति डिवाइस औसतन 200 पॉइंट
.Max.4 RS485 भाग, प्रत्येक पोर्ट 60 स्लेव उपकरणों का समर्थन करता है
.2A,4DI,1DI पोर्ट वैकल्पिक के रूप में
2.डेटा ट्रांसमिट फ़ंक्शन
- .2 ईथरनेट पोर्ट, डेटा ट्रांसमिट के लिए 1 जीपीआरएस
.एसएमएस अलार्म सूचना
HTTP(s) XML और JSON अग्रेषण प्रारूप का समर्थन करें
3.अलार्म फ़ंक्शन
.प्रत्येक डिवाइस के लिए एकाधिक अलार्म सेटिंग
.वास्तविक समय अलार्म डेटा संचारित
.प्रत्येक डिवाइस के लिए एकाधिक अलार्म सेटिंग
.वास्तविक समय अलार्म डेटा संचारित
4. एंबेडेड वेब सर्वर
कॉन्फ़िगरेशन के लिए एंबेडेड HTTP वेब
.वास्तविक समय डेटा दृश्य, क्लाउड सेवा लॉग प्रदान करें
.दूरस्थ कॉन्फ़िगरेशन और डिबगिंग का समर्थन करें। दूरस्थ कॉन्फ़िगरेशन फ़ाइल अद्यतन का समर्थन करें
.बिल्ड-इन SQL डेटा बेस,
.ऐतिहासिक डेटा और अलार्म रिकॉर्ड भंडारण
.मानक 8 जीबी टीएफ कार्ड (अधिकतम समर्थन 32 जीबी)
6.अन्य कार्य
.ऑनलाइन सिस्टम अपडेट, प्राधिकरण प्रबंधन
.बिल्ड-इन क्लॉक, समय सिंक्रनाइज़ेशन के लिए एनटीपी
.ऑनलाइन सिस्टम अपडेट, प्राधिकरण प्रबंधन
.बिल्ड-इन क्लॉक, समय सिंक्रनाइज़ेशन के लिए एनटीपी
विनिर्देश
| वस्तु | पैरामीटर | विवरण | |
| कॉम पोर्ट | पोर्ट नं. | 2 पोर्ट/4 पोर्ट (वैकल्पिक) | |
| पोर्ट प्रकार | RS485(Modbus_RTU,DLT645 और अन्य अनुकूलन योग्य प्रोटोकॉल का समर्थन करें | ||
| बॉड दर | 1200बीपीएस~115200बीपीएस(वैकल्पिक) | ||
| डेटा ट्रांसमिट मोड | मास्टर बनाया | ||
| समर्थन कनेक्ट आईईडी मात्रा | ≤60पीसी(4xRS485, अधिकतम 240 स्लेव डिवाइस) | ||
| यूएसबी पोर्ट (मानक) | पोर्ट नं. | 1 बंदरगाह | |
| पोर्ट प्रकार | यूएसबी2.0 | ||
| टीएफ भाग (मानक) | पोर्ट नं. | 1 बंदरगाह | |
| पोर्ट प्रकार | मानक 8G (अधिकतम 32GB) माइक्रो-एसडी TF कार्ड, | ||
| ईथरनेट पोर्ट (मानक) | पोर्ट नं. | 2 बंदरगाह | |
| पोर्ट प्रकार | 10/100एम | ||
| वायरलेस संचार पोर्ट | xGate6-2ZL xGate6-4CL | *TDD-LTE B38/B39/B40/B41* *FDD-LTE B1/B3/B8 *TD-SCDMA B34/B39 *UMTS/HSDPA/HSPA+B1/B8 *GSM/GPRE/EDGE900/1800 MHz *1 सिम पोर्ट, सिम कार्ड (आयाम 15mmX25mm) | |
| अल | पोर्ट नं./प्रकार | 2 पोर्ट (वैकल्पिक)/DC420mA | |
| से | पोर्ट नं./प्रकार | 4 पोर्ट (वैकल्पिक)/सूखा संपर्क | |
| करना | पोर्ट नं./प्रकार | 1 पोर्ट (वैकल्पिक)/AC220V/5A DC30V/5A | |
| बिजली की आपूर्ति | इनपुट | डीसी 18~36वी/एसी8एस~265वी या डीसी 100~300वी (वैकल्पिक) | |
| उपभोग | ＜5W | ||
| हार्डवेयर | CPU | एआरएम कॉर्टेक्स-ए8 800 मेगाहर्ट्ज | |
| याद | डीडीआर3 512एमबी | ||
| चमक | नंद फ्लैश 512एमबी | ||
| एमटीबीएफ | >=50,000 घंटे | ||
| संरचना | चौखटा | 1.3 इंच OLED डिस्प्ले | |
| 3 एलईडी लाइट | रन, फॉल्ट और अलार्म इंगित करें | ||
| इंस्टालेशन | डीआईएन रेल माउंटिंग | ||
| आकार | 90*94*68मिमी | ||
| पर्यावरण | वर्किंग टेम्परेचर | -15℃ ~+55℃ | |
| भंडारण | -25℃ ~+70℃,5~95%@गैर-संघनक | ||
| ऑसिलेटरी वेव्स इम्युनिटी टेस्ट | आईईसी61000-4-12:1995, लेवल3 | ||
| इलेक्ट्रोस्टैटिक डिस्चार्ज इम्युनिटी टेस्ट | IEC61000-4-2:2001, स्तर 3 | ||
| विकिरणित रेडियो-आवृत्ति विद्युत चुम्बकीय क्षेत्र प्रतिरक्षा (आरएफईएमएस) | IEC61000-4-3:1998, स्तर 4 | ||
| परीक्षण और माप तकनीक - विद्युत तेज़ क्षणिक/विस्फोट प्रतिरक्षा परीक्षण | IEC61000-4-4:1998, स्तर 3 | ||
| प्रतिरक्षा परीक्षण बढ़ाएं | IEC61000-4-5:2005, स्तर 3 | ||
| रेडियो फ्रीक्वेंसी हस्तक्षेप प्रतिरक्षा | IEC61000-4-6:1998, स्तर 3 | ||
| पावर फ्रीक्वेंसी चुंबकीय क्षेत्र प्रतिरक्षा परीक्षण | IEC61000-4-6:2001, स्तर 3 | ||
| विद्युत चुम्बकीय उत्सर्जन सीमाएँ | IEC60255-25:2000, पास | ||
| शक्ति आवृत्ति प्रतिरक्षा | आईईसी61000-4-8:2001,ए | ||
| सूचना: ग्राहक को यह देखने के लिए स्थानीय ऑपरेटर से दोबारा जांच करनी होगी कि जीपीआरएस आवृत्ति चयन समर्थित है या नहीं। | |||
