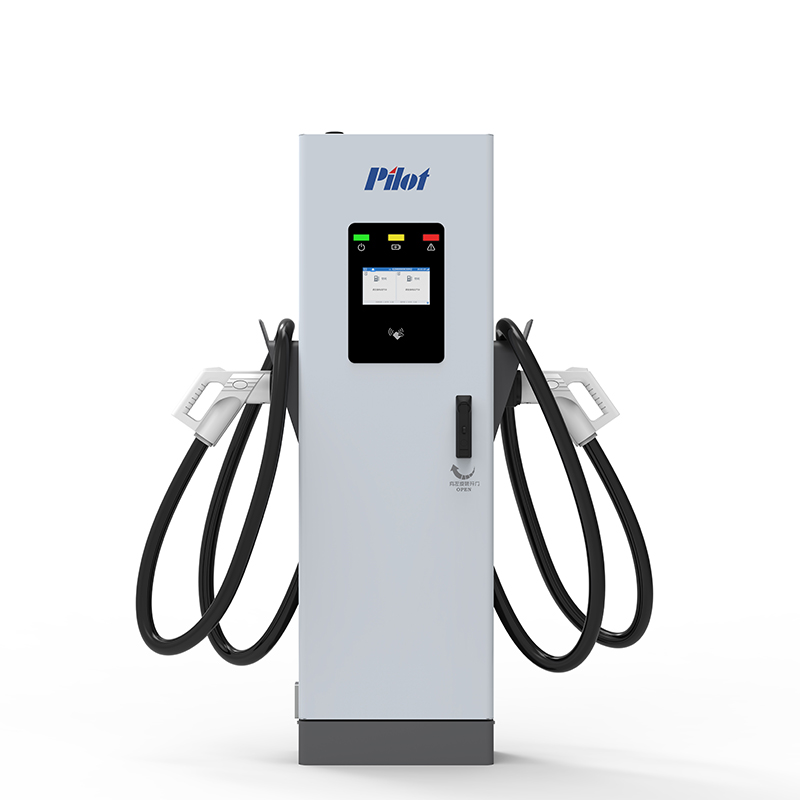

Pilot Business Level 3 DC EV töltő PEVC3302 240kW/360kW/480kW

DC EV töltő

Pilot Business Level 3 DC EV töltő PEVC3302 240kW/360kW/480kW

A PEVC3302 Cluster DC töltőhalom megoldás integrálja az áramelosztást, az áramátalakítást és a töltőszekrényt egy külső töltőterminállal. Az elektromos járművek töltésekor a rendszer rugalmasan és dinamikusan osztja fel a kimenő teljesítményt a különböző modellek és mennyiségek szerint.


Fénypontok:

Csatlakozó:CCS1/CCS2/ChAdeMO

Kimeneti teljesítmény: 240kW/360kW/480kW

Kommunikáció: Ethernet/4G

Pontosság: Mérő 1%-os pontossággal

Védelmi szint:IP54, IK10

Start mód:RFID kártya vagy APP

Beépítési: Rúdra szerelhető

Töltési protokolll: OCPP 1,6J

Tanúsítványok: EZT

    • w2he0
    • w2css1gg2
    • w1t1b

    Fő dokumentumok

    272x

    Kompatibilitás márka szerint

    • A folyamatosan megjelenő új elektromosautó-márkák miatt elengedhetetlen, hogy a modern töltőállomások a modellek széles választékával kompatibilisek legyenek, ha az elektromos autók lesznek a jövő.

      A Pilot egyenáramú elektromos járműtöltői támogatják a széles körben használt töltőcsatlakozókat, beleértve a CCS1, CCS2 és CHAdeMO csatlakozókat, a Teslától a Kiáig, szinte az összes Pilot Charging Stations kompatibilis elektromos autó márkánál
    19fe2dc2b5747d99ck

    Többirányú védelem

    • Többféle védelmi mechanizmus, IP54, por- és vízálló.
    Lila és kék Gradient Tech YouTube-csatorna Arttyc

    Intelligens kapcsolódás

    • Zökkenőmentes integráció intelligens rendszerekkel a hatékony kommunikáció és vezérlés érdekében. Opcionális RFID/App stb. a felhasználó azonosításához és kezeléséhez.
    xtvc6

    Megbízható szoftver a töltési üzlet fellendítéséhez

    • A Sino Charging Management System támogatja a töltési hibafelhő biztonsági mentési védelmi mechanizmusát és a rendezett töltéskezelési algoritmust, lehetővé téve az Ön számára, hogy hatékony nyomon követést és gazdag betekintést kapjon, így könnyedén kezelheti elektromos járművek töltési üzletét.
    xs4n3

    Testreszabva a nagyobb teljesítmény érdekében

    • A PEVC3302 sorozat rugalmas konfigurációkat, szoftvereket és szabványos csatlakozókat kínál, amelyek bármilyen forgatókönyvben használhatók, például elektromos autóbusz-állomásokon, autópálya-töltőállomásokon, parkolóházakban, kereskedelmi flottaüzemeltetőkben, elektromos járművek infrastruktúra üzemeltetőinél és szolgáltatóinál, valamint EV-kereskedő műhelyekben.

    • A PEVC3302 sorozat rugalmas konfigurációkat, szoftvereket és szabványos csatlakozókat kínál, amelyek bármilyen forgatókönyvben használhatók, például elektromos autóbusz-állomásokon, autópálya-töltőállomásokon, parkolóházakban, kereskedelmi flottaüzemeltetőkben, elektromos járművek infrastruktúra üzemeltetőinél és szolgáltatóinál, valamint EV-kereskedő műhelyekben.

    Esetek

    e40ad85da75497ad57f0477bab2cd858j5
    Projekt:Dinamikus osztott töltőrendszer PEVC3302E/480kW /8*GBT/Liquid Cool/8*500A/4G+Bluetooth
    Alkalmazás:Repülőtéri EV buszpályaudvar
    Elhelyezkedés:Kína

    LEÍRÁS

    Hálózati szekrény

    Paraméter típusa Bemeneti paraméterek Leírás PEVC3302E/U-RCAB-480KW
    AC tápegység 3P+N+PE
    AC feszültség 400VAC±10%
    Frekvencia 50/60Hz
    THDi ≤5%
    Hatékonyság ≥95% (terhelés: 50%–100%)
    Teljesítménytényező ≥0,99 (terhelés: 50%–100%)
    Kimeneti paraméterek Kimeneti portok száma 8 (max.)
    Feszültség 150-1000VDC
    Kimeneti teljesítmény 480 kW
    Feszültség pontosság ≤0,5%
    Jelenlegi pontosság ≤1%
    Környezeti paraméterek Üzemi hőmérséklet –20°C~+50°C
    Tárolási hőmérséklet –40°C~+75°C
    Villámvédelem C szint
    IP és IK minősítés IP55/IK10
    Üzemi magasság ≤2000 m
    páratartalom 5–95% relatív páratartalom nem kondenzál
    Biztonsági védelem Szigetelési ellenállás ≥10MΩ
    Impulzusfeszültség ≥2500VDC
    Védelmi funkciók Túláram
    Feszültség alatt
    Túlfeszültség
    Rövidzárlat
    Vészmegálló
    Túlmelegedés elleni védelem
    Túlfeszültség-védelem
    RCD
    Mások Hűtőrendszer Kényszerített léghűtés
    Működési zajszint ≤65 dB
    Áramelosztási mód Dinamikus rugalmassági eloszlás
    Interfész protokoll CAN (alternatíva: RS485)
    Tokozás típusa Horganyzott acéllemez
    Méretek (Mé x Sz x Ma) 1600x850x2000mm
    Súly 700 kg
    Megfelelés IEC61851-1, IEC61851-23, IEC61851-21-2

    Teljesítményszekrény

    Bemeneti paraméterek Leírás PEVC3302E/U- SPOT-N1 PEVC3302E/U- SPOT-D2
    DC feszültség 150-1000VDC
    AC tápegység 1P+N
    AC feszültség 230V (±10%)
    Frekvencia 50/60Hz
    Kimeneti paraméterek Kimeneti portok száma 1 2
    Csatlakozó CCS1/CCS2
    Feszültség 150-1000VDC
    Maximális áram csatornánként 250A
    Maximális teljesítmény csatornánként 250 kW
    Feszültség pontosság ≤0,5%
    Jelenlegi pontosság ≤1,0%
    Környezeti paraméterek Üzemi hőmérséklet –20°C~+50°C
    Tárolási hőmérséklet –40°C~+75°C
    Villámvédelem C szint
    IP és IK minősítés IP55/IK10
    Üzemi magasság ≤2000 m
    páratartalom 5–95% relatív páratartalom nem kondenzál
    Védelmi funkciók Túláram
    Feszültség alatt
    Túlfeszültség
    Rövidzárlat
    Vészmegálló
    Túlmelegedés elleni védelem
    Túlfeszültség-védelem
    RCD
    Szigetelés figyelése
    Fordított polaritás elleni védelem
    Mások HMI 7 hüvelykes érintőképernyő
    Fizetési támogatás IC-kártya/APP
    Teljesítménymérő 1.0 pontossági osztályú energiamérő
    DC kábel hossza 5 m
    Működési zajszint ≤45 dB
    Kommunikáció Ethernet/4G
    Interfész protokoll CAN (alternatíva: RS485)
    Tokozás típusa Horganyzott acéllemez
    Méretek (Mé x Sz x Ma) 450x200x1450 mm
    Súly 70 kg 85 kg
    Megfelelés IEC61851-1, IEC61851-23, IEC61851-24, IEC62196-1, IEC62196-3
    HPC töltőállomás
    Paraméter típusa Leírás PEVC3302E/U-SPOT-N1
    Bemeneti paraméterek DC feszültség 150-1000VDC
    AC tápegység 1P+N
    AC feszültség 230V (±10%)
    Frekvencia 50/60Hz
    Kimeneti paraméterek Kimeneti portok száma 1
    Csatlakozó CCS1/CCS2
    Feszültség 150-1000VDC
    Maximális áramerősség 500A
    Maximális teljesítmény 480 kW
    Feszültség pontosság ≤0,5%
    Jelenlegi pontosság ≤1,0%
    Környezeti paraméterek Üzemi hőmérséklet -20°℃ ~ +50 ℃
    Tárolási hőmérséklet -40°℃~+75°C
    Villámvédelem C szint
    IP és IK minősítés P55/IK10
    Üzemi magasság ≤2000 m
    páratartalom 5%-95%RH nem kondenzál
    Védelmi funkciók Túláram
    Mások Feszültség alatt
    Túlfeszültség
    Rövidzárlat
    Vészmegálló
    Túlmelegedés elleni védelem
    Túlfeszültség-védelem
    RCD
    Szigetelés figyelése
    Fordított polaritás elleni védelem
    HMI 7 hüvelykes érintőképernyő
    Fizetési támogatás IC-kártya/APP
    Teljesítménymérő 1.0 pontossági osztályú energiamérő
    DC kábel hossza 5 m
    Működési zajszint ≤60 dB
    Kommunikáció Ethernet/4G
    Interfész protokoll CAN (alternatíva: RS485)
    Tokozás típusa Horganyzott acéllemez
    Méretek (Mé*Sz*Ma) 450x400×1600mm
    Súly 120 kg
    Megfelelés EC61851-1, IEC61851-23, IEC61851-24, IEC62196-1, IEC62196-3
